ОСУШИТЕЛИ ВОЗДУХА
Чтобы правильно подобрать осушитель сжатого воздуха, необходимо определить следующие параметры:
- пропускная способность, л/мин
- рабочее давление, бар
- точка росы, °С
- температура окружающего воздуха, °С
- температура входящего сжатого воздуха, °С
Известно, что конденсат пагубно отражается на пневмоинструментах, пневмоарматуре и потребителях воздуха. При этом, если крупные водяные капли отделить достаточно легко с помощью сепараторов, то для отделения мелкого тумана и водяного пара необходимо использовать осушители. Одной из характеристик осушителей является точка росы.
Точка росы – это температура, при охлаждении до которой воздуха, он достигает состояния насыщения и из него начинает выпадать конденсат. Точка росы напрямую зависит от влажности и от давления. Применимо к осушителю термин «точка росы под давлением» означает, что после осушителя в воздухе не будет конденсата при его температурах выше температуры заданной точки росы осушителя.
В большинстве случаев промышленного применения достаточно осушить воздух лишь до того момента, когда водяной пар не вызывает коррозии стальных элементов пневмосистемы. С этими задачами успешно справляются осушители холодильного типа.
Устройство рефрижераторного осушителя
![]() |
![]() |
1 - компрессор; 2 – конденсатор; 3 - вентилятор охлаждения; 4 - предварительный охладитель; 5 - испаритель; 6 - автоматический клапан слива конденсата; 7 - капиллярная трубка; 8 – дегидратор; 9 - микропроцессорный блок управления; 10 - сепаратор конденсата; 11 - теплообменник комбинированный.
Устройство осушителя холодильного типа
Принцип работы очень простой – в камере сжатый воздух охлаждается до температуры требуемой точки росы, выпавший конденсат отводится наружу конденсатоотводчиком, затем воздух нагревается до обычной температуры. Сама камера делается массивной (теплоинертной) с наружной теплоизоляцией.
В большинстве конструкций поступающий воздух сначала проходит через пластинчатый теплообменник, где охлаждается выходящим из камеры воздушным воздухом. Далее воздух доохлаждается до точки росы теплообменником, охлаждаемым фреоновым контуром. Для лучшего отделения конденсата в камере устанавливают небольшие сопротивления потоку в виде металлических сеток. Далее воздушный поток проходит через первый теплообменник, но уже с другой стороны, где нагревается поступающим воздухом. Такой двойной способ охлаждения позволяет втрое уменьшать требуемую холодильную мощность фреонового контура.
Мощность влияет на конструкцию. Так, обычно осушители производительностью от нескольких кубов до нескольких десятков кубов воздуха в минуту имеют электронный конденсатоотводчик и полноценный фреоновый контур с терморегулирующим вентилем, клапаном перепуска горячего газа, прессостатами и прочими комплектующими, что обеспечивает точное удержание точки росы. Более мелкие устройства с целью снижения себестоимости имеют лишь термодатчик, выключающий компрессор по достижении предельно низкой точки росы +1 градус Цельсия.

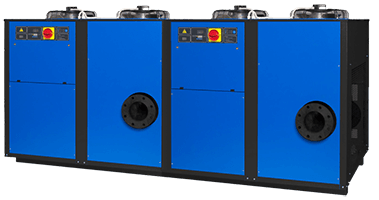

Более крупные агрегаты в качестве опции могут иметь водяное охлаждение конденсатора, а также строятся по модульному принципу - камеры конденсации ставятся параллельно друг другу.
![]() |
![]() |
Осушители с одной и несколькими камерами охлаждения
